Пошаговая инструкция по монтажу ВТП

Перед началом работ нужно сделать расчет отопительной системы, определиться с длиной и диаметром труб, элементами управления и контроля, списком запорной водопроводной арматуры. Кроме того, следует выбрать один из нескольких возможных видов утеплителей и гидроизоляции. Во время выбора материалов и расчета технических показателей системы водяного отопления пола принимается во внимание материал полового перекрытия.

Монтажная схема теплого пола

Монтажная схема теплого пола

Толщина теплоизоляции из пенопласта или пенополистирола приблизительно 100 мм, для теплых регионов или вторых этажей этот параметр можно уменьшить на 30–50%.

Утеплитель для теплых водяных полов

Утеплитель для теплых водяных полов

Теплоизоляционные плиты

Теплоизоляционные плиты

Рассмотрим вариант монтажа теплого пола по бетонным перекрытиям на первом этаже, для гидроизоляции используем дешевую полиэтиленовую пленку толщиной ≈ 30–40 мкм, верхняя стяжка полусухим бетоном, финишное половое покрытие – керамическая плитка. Трубы для системы покупаем пластиковые, для усиления прочности верхней стяжки и фиксации труб используется металлическая сетка.

Схема укладки теплого пола под плитку

Схема укладки теплого пола под плитку

Водяные теплые полы - схема

Водяные теплые полы — схема

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Проект

Проект

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Что нужно для теплого пола материалыинструкция по монтажу

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Расчет системы теплого пола

труба из сшитого полиэтилена

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпфрная лента и мультифольга

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов.

Укладка армирующей сетки

Укладка армирующей сетки

Что нужно для теплого пола материалыинструкция по монтажу

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Насос в системе теплого пола

Подключение труб к насосу

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

насос для теплого пола

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально.

Что нужно для теплого пола материалыинструкция по монтажу

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Толщина стяжки

Толщина стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Установка маяков

Установка маяков

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

бетон м-300

Бетон для стяжки

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

ЧИТАТЬ ДАЛЕЕ:  Расстояние между лагами пола в деревянном доме: как рассчитать своими руками, таблица, видео-инструкция, фото

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями.

Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.

Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.

Шаг 1. Подготовка основания

Старую стяжку нужно демонтировать полностью до самого базового основания перекрытия. Уже на начальном этапе требуется выравнивать его относительно горизонтали в том случае, когда перепады по высоте превышают 10 миллиметров.

После этого на очищенную от пыли, мусора и грязи поверхность следует уложить гидроизоляционный слой, а по ее периметру закрепить демпферную ленту, предназначенную для компенсации теплового расширения напольного покрытия при нагреве. При наличии нескольких контуров ее также укладывают по линии между соседними контурами.

Когда выполняется монтаж водяного теплого пола, с целью предотвращения потери тепла, требуется утепление перекрытия.

Для этого в зависимости ряда параметров выбирают теплоизоляционный материал:

  • когда теплый пол планируют использовать как дополнение к главной отопительной системе, будет достаточно в качестве подложки вспененного полиэтилена, имеющего отражающее фольгированное покрытие;
  • при установке теплого пола в квартире с отапливаемыми, расположенными ниже ее помещениями, используют, например, листы экструдированного пенополистирола толщиной 20-50 миллиметров или иной прочный материал для утепления;
  • если квартира находится на первом этаже в доме с холодными подвалами, потребуется насыпь из керамзита и листов пенополистирола минимум 50-миллиметровой толщины.

Сейчас в продаже появились утеплители для монтажа теплого пола, у которых с одной стороны располагаются каналы для укладки трубопровода. Сверху материала для теплоизоляции помещают армирующую металлическую сетку для укрепления слоя

Главное внимание нужно уделять неровностям. Хотя пенополистирол имеет неплохие показатели физической прочности, длительные нагрузки в отдельных местах становятся причиной его деформации. Соответственно, деформируется система трубопроводов, верхняя стяжка «провисает», появляются дополнительные и ненужные усилия на излом.

Выравнивание бетонного пола

Выравнивание бетонного пола

Есть еще один нюанс, на который нужно обращать внимание во время подготовки основания. Имеется в виду место фиксации демпферной ленты к стене. Для того чтобы избежать появления ненужных воздушных «карманов» в месте примыкания ленты, стену нужно выровнять. Можно использовать шпатель, но если у вас есть достаточный опыт строительных работ, то вы отлично сделаете это и мастерком, получится намного быстрее.

Выравнивание стен - фото

Выравнивание стен — фото

Подготовительные работы включают в себя выравнивание основания и его утепление. На первоначальном этапе сложно нет ничего: нужно просто избавиться от больших ямок, значительных неровностей и ветхого покрытия. Для этого достаточно бетонной стяжки толщиной несколько сантиметров и с использованием бетона марки не ниже М-300. Полный демонтаж, за исключением полов из дерева, не требуется.

Что касается утеплителя, то тут есть ряд требований:

  • толщина не менее 3 мм для инфракрасного пола и от 2 см для кабельного;
  • отсутствие металлического покрытия, в том числе и фольги;
  • термостойкость и влагозащищенность.

На основание утеплитель укладывается без перехлеста и значительных зазоров между листами. Материал фиксируется к основанию и между собой монтажным скотчем, для стыков между утеплителем плиточного вида можно использовать герметичный клей либо монтажную пену. Кроме пола, утеплить надо и прилегающие к нему стены на высоту 15-20 см.

Расчёт и выбор материалов

До того, как смонтировать водяной теплый пол, следует приобрести все необходимые составные элементы системы:

  • водонагревательный котел;
  • насос нагнетающий (иногда он продается в комплекте с котлом);
  • шаровые клапаны для монтажа на входе котла;
  • трубы;
  • коллектор, оборудованный настройкой и регулировкой системы для обогрева пола;
  • фитинги для монтажа основной трассы в направлении от котла и для подсоединения труб к коллектору.

В качестве материала для производства труб водовода используют полипропилен или сшитый полиэтилен. Желательно, чтобы полипропиленовые изделия были армированы стекловолокном, в противном случае, возможно, их расширение при нагреве.

Полиэтиленовые трубы не настолько подвержены такому процессу. Их следует покупать диаметром 16-20 миллиметров. Кроме этого, они должны выдерживать давление в 10 Бар и температуру воды до 95 градусов.

Коллектор (см. фото) имеет вид патрубка с множеством отводов, их еще называют разветвителями. Его установка обеспечивает подключение контуров отопления к основной линии подачи подогретой и охлажденной воды. Один разветвитель нужен для распределения горячей воды, а второй для сбора остывшего теплоносителя. Размещают их в коллекторном шкафу. В составе

имеются все элементы настройки для функционирования системы обогрева пола: клапаны; воздухоотводчики; регулировщики расхода воды и системы ее аварийного слива.

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Что нужно для теплого пола материалыинструкция по монтажу

Проведение расчётов строится на использовании нескольких параметров:

  • площадь помещения;
  • характеристики материала, использованного для возведения стен и перекрытий;
  • наличие и категория теплоизоляции помещения;
  • вид теплоизолирующего слоя под самой системой;
  • материалы напольного покрытия;
  • характеристики и параметры труб в системе;
  • температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

  • сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;
    Полиэтиленовая труба производства Rehau

    Полиэтиленовая труба производства Rehau

    Гибкая полибутиленовая (PB) труба Viega

    Гибкая полибутиленовая (PB) труба Viega

  • трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;
    Металлопластиковая труба TIG FIRAT

    Металлопластиковая труба TIG FIRAT

  • медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.
    Медная труба для теплого пола — наилучший вариант, отвечающий всем условиям обустройства напольного отопления

    Медная труба для теплого пола — наилучший вариант, отвечающий всем условиям обустройства напольного отопления

    Трубы медные мягкие

    Трубы медные мягкие

Укладка чистового напольного покрытия: советы и рекомендации

Расчет протяженности и шага монтажа труб необходим отдельно для каждого помещения. Выполняют их либо самостоятельно при помощи специальных компьютерных программ, либо обращаются в проектную организацию. При проведении вычислений следует учитывать множество данных и параметров. По этой причине самостоятельно такую работу выполнить правильно сложно, а допущение ошибок чревато печальными последствиями: пол может обогреваться неравномерно; образуются места потери тепла и т.д.

При проведении подсчетов потребуются такие параметры:

  • размеры помещения;
  • мощность водонагревательного котла;
  • информация о материалах, из которых возведены стены, перекрытия и межкомнатные перегородки;
  • вид теплоизолятора для утепления основания под теплый пол;
  • тип покрытия на пол;
  • диаметр труб для устройства водяного теплого пола

Исходя из этой информации, определяют длину трубы для подачи теплоносителя, шаг ее установки, оптимальный маршрут монтажа, учитывая требуемую мощность (подробнее: »

«). При этом не забывают, что в процессе передвижения по системе вода остывает.

Распределяя трубы в каждом контуре, придерживаются нескольких правил:

  • технология монтажа водяных теплых полов предусматривает, что укладку надо начинать от более холодных (внешних) стен;
  • чтобы постепенно уменьшить нагрев пола от внешних стен к внутренним, трубы монтируют «змейкой»;
  • если помещение имеет только внутренние стены, используют способ укладки по спирали в направлении от края в центр комнаты. Трубу помещают, соблюдая двойной шаг укладки водяного теплого пола между витками.

Размер шага обычно составляет 10-30 сантиметров, а в местах, где возможны повышенные теплопотери, его сокращают до 15 сантиметров. Кроме длины труб и варианта их распределения, для них просчитывают гидравлическое сопротивление, которое повышается по мере увеличения длины и после каждого поворота труб. В подсоединенных к коллектору контурах сопротивление должно иметь одинаковое значение (прочитайте: «

«). Чтобы решить данную проблему специалисты рекомендуют большие контуры с трубой, длина которой превышает 100 метров, делить на несколько небольших.

Что нужно для теплого пола материалыинструкция по монтажу

Чтобы обогреть веранду, лоджию или мансарду потребуется отдельный от прилегающей комнаты контур. В противном случае все тепло будет расходоваться на их отопление, а помещение останется холодным.

ЧИТАТЬ ДАЛЕЕ:  Электрический теплый пол под плитку: укладка и монтаж своими руками

Существует определенная технология монтажа теплого водяного пола, когда для проведения работ используют специальные крепежные профили, которые крепят к основанию при помощи дюбелей и шурупов. Поскольку на них уже имеются гнезда для фиксации труб, их применение позволяет соблюдать нужное расстояние между витками.

Правда, для крепления достаточно будет пластиковых стяжек – ими трубу прижимают к армирующей сетке, при этом ее не следует слишком перетягивать – нужно, чтобы петля оставалась свободной.

Трубы обычно продают в виде бухт. Их разматывают постепенно в процессе монтажа и крепления к полу. Следует изгибы выполнять аккуратно согласно минимально возможному радиусу. Для полиэтиленовых труб данный параметр обычно составляет пять диаметров. Если изделие чересчур пережать, то в точке изгиба можно наблюдать белесую полосу, что свидетельствует о резком растягивании материала и образовании залома. Наличие подобных дефектов недопустимо, поскольку в таком месте велика вероятность прорыва.

Когда готов водяной теплый пол — технология монтажа требует проверки установленной системы обогрева под высоким давлением. Для проведения тестирования в трубы заливают воду и затем подают на протяжении суток давление величиной 5-6 бар.

Если по истечении данного срока на трубах не видно расширений, тогда можно начинать заливать бетонную стяжку.

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают электрические провода (маты), ИК-пленку или трубы для водяного пола, которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и электрические системы, в основном для частных домов – водяные. Остановимся подробнее на последнем виде.

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором.

Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

Схема водяного теплого пола

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором

К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола с последующей заливкой цементным раствором, во втором – в конструкцию из деревянных досок.

Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

Конструкция мокрого пола

Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX.

Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Трубы категории PE-Xa марки Rehau

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

  • коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
  • воздухоотводчик, работающий в автоматическом режиме;
  • комплект фитингов для соединения отдельных элементов;
  • дренажные сливные краны;
  • фиксирующие кронштейны.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Шкаф с коллекторным узлом

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.

Гидроизоляция пола ппленкой

Гидроизоляция пола пленкой

Армированная гидроизоляционная пленка для пола

Армированная гидроизоляционная пленка для пола

Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.

Плиты из экструдированного пенополистирола

Плиты из экструдированного пенополистирола

Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.

Упаковка пенополистирола

Упаковка пенополистирола

Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.

Утепление пола, укладка плит

Утепление пола, укладка плит

Укладка экструдированного пенополистирола

Укладка экструдированного пенополистирола

Укладка плит в два слоя

Укладка плит в два слоя

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Трубы для теплого пола

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Схема коллектора для теплого водяного пола

Схема коллектора для теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

Схемы укладки труб

Схемы укладки труб

Монтаж труб теплого пола

труба теплого пола

Таблица определения производительности насоса в зависимости от отапливаемой площади

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

  • специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
    Пластамассовая скоба

    Пластамассовая скоба

    Крепёжный материал

    Крепёжный материал

    Фиксация труб скобами

    Фиксация труб скобами

    Скоба якорная (клипса для теплого пола)

    Скоба якорная (клипса для теплого пола)

    Полотно фольгированное с разметкой для теплого пола

    Полотно фольгированное с разметкой для теплого пола

  • к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
    Схемы крепления труб к сетке и ленте

    Схемы крепления труб к сетке и ленте

    Процесс крепления трубы

    Процесс крепления трубы

    На фото трубы закреплены пластиковыми стяжками

    На фото трубы закреплены пластиковыми стяжками

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке.

Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит. Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить.

Как выбрать фитинги

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Соединение труб с пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Шаг 3. Установка отражающей пленки

Коллектор для теплого пола

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола вариант №1

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

коллекторная группа

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

  • имеет под собой свободное пространство, используемое для загибов труб;
  • характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.
ЧИТАТЬ ДАЛЕЕ:  Подключение теплого пола к электричеству схема

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Установка коллектора водяного теплого пола

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится.

Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху.

Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д. Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем.

Термограмма выявила место утечки в системе теплого пола

Термограмма выявила место утечки в системе теплого пола

Выбор и установка коллектора

После завершения расчетов, когда известно количество контуров, только тогда приступают к выбору и покупке коллектора. У этого оборудования должно быть столько выводов, сколько необходимо для подключения всей системы. Одновременно коллектор предназначен для

 и настройки обогрева. Если остановиться на простом приборе, который имеет только запорные клапаны, то система обойдется значительно дешевле, но возможности настраивать ее работу в зависимости от потребностей почти не будет.

Несколько дороже обойдется покупка оборудования с установкой регулировочных клапанов, позволяющих производить корректировку расхода теплоносителя для каждой петли. Одними из непременных элементов коллектора являются клапан для воздухоотвода и слива.

Его устанавливают в специальный ящик, такой как на фото, толщина которого обычно не превышает 12 сантиметров. Параметры шкафа выбирают, исходя из размера коллекторной группы и дополнительных элементов, таких как датчики давления, воздухоотводы и сливные отводы. Под коллекторной группой оставляют место до самого пола – оно потребуется при выполнении загиба труб, идущих от всех контуров системы.

Как регламентирует на монтаж теплого водяного пола инструкция, работы следует начинать с установки коллекторного шкафа. Его нужно разместить таким образом, чтобы расстояние от труб, идущих от каждой комнаты, до ящика было примерно одинаковым. Чтобы скрыть шкаф, его можно вмонтировать в стену, но только не в несущую.

коллекторная группа

Как подобрать водонагревательный котел

При выборе котла в первую очередь учитывают его мощность, которая должна справляться с нагревом теплоносителя в пиковых ситуациях и иметь при этом запас мощности в 15-20%.

На входе и выходе котла устанавливают запорные клапаны, необходимые для его отключения в случае проведения ремонтных или профилактических работ без слива воды из системы. Когда коллекторный шкаф не один, то на основной трассе подвода теплоносителя размещают разветвитель, а за ним сужающие переходники и тогда вода равномерно распределиться по системе.

Шаг 5. Проверка герметичности соединений

Без проверки категорически запрещается делать финишную стяжку, это нужно всегда помнить. Как проверять систему?

  1. Отсоединить вход и выход контура. Выход заглушить, на вход поставить тройник. К нему подключить точный манометр и вентиль.
  2. Подсоединить к вентилю компрессор, создать в контуре давление воздуха не ниже 2 атм. Точное значение нужно определять с учетом рабочего давления теплоносителя. Во время испытаний давление воздуха должно его превышать приблизительно в два–три раза. После того как воздух в трубопровод закачан, закрыть вентиль и оставить в таком положении примерно на двенадцать часов.
  3. По истечении времени проверить показатели манометра. Любое падение давления свидетельствует о негерметичности, нужно найти проблемное место и устранить причину.

Если стравливание большое, то найти его можно «на слух», если небольшое, то придется пользоваться мыльной водой. Таким способом обнаруживают негерметичность газовых труб.

Опрессовка водяного теплого пола

Опрессовка водяного теплого пола

Нюансы заливки стяжки для водяного пола

Рекомендация профессионалов – использовать «сухие» строительные технологии.

Полусухая стяжка

Полусухая стяжка

Полусухая стяжка и теплый пол

Полусухая стяжка и теплый пол

монтаж теплого водяного пола инструкция

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой. А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке.

Приготовление смеси полусухой стяжки пола

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

  1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
  2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.
Полусухая стяжка с фиброволокном. Процесс укладки

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

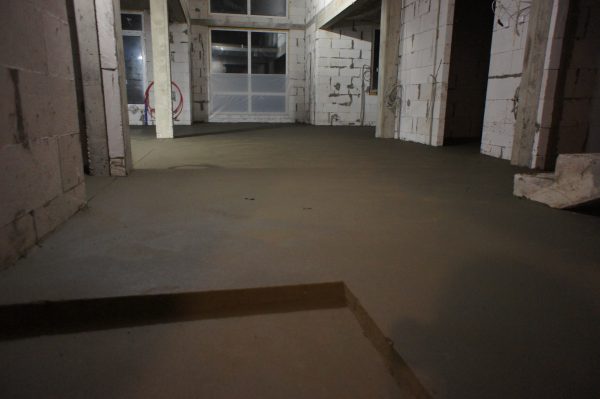

Полусухая стяжка пола готовая

Полусухая стяжка пола готовая

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Укладка плитки по водяному тёплому полу

Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком.

Технология укладки водяного теплого полаhttps://www.youtube.com/watch?v=8zUvjjEtLmE

В создании стяжки сверху системы теплого водяного пола имеется ряд особенностей. Подобные нюансы связаны с распределением тепла по ее толщине и в виде напольного покрытия, которое планируют к укладке.

  1. Заливку выполняют только при включенном в трубах рабочем давлении (подробнее: «Важно знать: чем залить теплый водяной пол«).
  2. Не ранее, чем через 4 недели после заливки стяжки она считается готовой и только после этого следует приступать к созданию напольного покрытия.
  3. В том случае, когда монтаж теплого водяного пола выполняют под плиточное покрытие, тогда необходимая толщина стяжки составляет около 3-5 сантиметров. Также пользуются способом распределения труб с соблюдением промежутка, равного 10-15 сантиметрам, выполняя устройство теплого пола по грунту. Если не выполнять данные рекомендации специалистов, тепло, идущее от труб, не прогреет, как следует пространство пола между ними, в результате чего на поверхности готового пола появляется так называемый эффект «тепловой зебры» — это когда при передвижении по покрытию стопа человека отчетливо ощущает чередование полос тепла и холода.
  4. Если владелец помещения намерен уложить ламинат или линолеум, стяжку формируют меньшей толщины. В таком случае для увеличения прочности применяют дополнительную армирующую сетку, которую размещают сверху системы теплого пола под ламинатТем самым уменьшается тепловой путь в направлении от труб системы к поверхности финишного напольного покрытия. Кроме этого под ламинат не нужно укладывать теплоизоляционный слой, поскольку после этого снизится эффективность функционирования системы обогрева.
  5. Включают отопительную систему водяного пола, когда наступают первые осенние холода. Владельцам недвижимости следует учитывать, что на первоначальный прогрев требуется несколько дней, и только после этого созданная конструкция будет поддерживать заданную температуру по причине большой инертности. Систему также можно держать на малой мощности в рабочем состоянии на протяжении года, отключив некоторые контуры и оставив лишь те, которые задействованы в обогреве помещений (ванны, туалета, прихожей), где в качестве напольного покрытия использована керамическая плитка или наливные полы. Они даже в жару остаются на ощупь холодными.
Оцените статью
Делаем Полы
Adblock
detector
