Пенопласт для водяного теплого пола

Пенополистирол: история появления

Пенополистирол или пенопласт в том виде, в котором он существует сейчас, появился в середине прошлого столетия благодаря разработкам германской компании BASF. Основным компонентом этого материала является стирол – химическое соединение, полученное в результате нагревания смолы дерева Стиракс.

Пенополистирол для теплого пола

В 30-х годах прошлого столетия специалистам компании DOW удалось синтезировать стирол, в результате чего миру стал известен такой полимер, как полистирол. Именно с той поры полистирол начали широко применять при производстве корпусов для телевизоров, телефонов и другой техники, а также в качестве теплоизоляционного и упаковочного материала.

Таблица физико-технических характеристик пенополистирола

Таблица физико-технических характеристик пенополистирола

Пенополистирол – это вспененный полимер. Изготавливается он путем нагревания полимера паром и заполнения образовавшихся пустот газом. Благодаря особой технологии появляется уникальный материал, отличающийся легкостью и способностью сопротивляться сжиманию, что позволяет ему не изменять размеров.

Виды пенопласта

Пенопласт, или как его еще называют, пенополистирол, это современный материал, используемый для утепления теплого водяного пола. Данный материал получается в результате вспенивания полистирола с использованием различных добавок, улучшающих физические качества. Поскольку производство предполагает использование метода вспенивания, 98 % его объема — это воздух.

Благодаря различным примесям имеет разную степень плотности. Главный плюс, это коэффициент теплопередачи,  который варьируется в диапазоне от 0,03 до 0,045 Вт на м. Относится к группе горючих материалов, при нагревании в 95 градусов начинает выделять вредные для организма человека вещества.

На сегодняшний день выделяют следующие виды:

  • Экструдированный пенополистирол (пеноплекс). Пользуется большой популярностью, благодаря своим теплосберегающим свойствам и низкой теплопроводности. Обладает высокой степенью устойчивости к нагрузкам, его можно смело применять в помещениях с большой проходимостью и ставить на поверхность пола тяжелые предметы.

    В нем не развиваются грибы и другая патогенная флора. При использовании нет необходимости в создании дополнительного гидроизоляционного слоя, так как он абсолютно не впитывает в себя влагу. Легко укладывать и подгонять под необходимые размеры.

    Для системы теплого пола существует специальный его вид, в котором предусмотрены специальные пазы и каналы для прокладки труб. Его главный недостаток, это высокая стоимость.Пенопласт для водяного теплого пола

  • Пенополистирол. Изготовляется путем помещения гранул полистирола в кипящую жидкость, после того, как он раздувается, его просушивают, а далее вспенивают. Несомненный плюс, это демократичная цена, высокая степень теплосбережения, длительный эксплуатационный период и легкость монтажа.

    К минусам можно отнести достаточно большую толщину, от 5 см, а если к этому прибавить слой стяжки, плюс систему теплого пола и финишное напольное покрытие, получится порядка 10-12 см. Не в каждом помещении можно на такую высоту поднять пол.

Популярные виды пенополистирола

Пенопласт, как правило, выпускается в виде плит. Наибольшей популярностью среди потребителей пользуется пенополистирольная плита следующих видов:

  • беспрессовая;
  • экструдированная;
  • фольгированная;
  • профильная.
    Теплоизоляционный материал для теплых полов

    Теплоизоляционный материал для теплых полов

При производстве пенополистирола используются различные технологии, определяющие его характеристики, сферы применения и способы укладки.

Процесс изготовления данного вида материала заключается в том, что гранулы полистирола помещают в горячую воду, а после разбухания подсушивают и вспенивают, поместив в специальные формы или экструдер.

Виды беспрессового пенополистирола

Виды беспрессового пенополистирола

Учитывая низкую себестоимость продукции, такой пенопласт отличается весьма демократичной стоимостью, а потому пользуется особой популярностью среди граждан, озадачившихся монтажом теплого водяного пола.

Пенопласт, относящийся к этой разновидности, получают путем смешивания гранул полистирола со вспенивающим агентом под давлением и при высокой степени нагрева. В результате получается вязкая масса, которую выдавливают с помощью специального инструмента, оснащенного экструзионной головкой.

Укладка экструдированного пенополистирола

Экструдированный пенополистирол для теплого пола пользуется особой популярностью среди монтажников, занимающихся установкой водяных вариантов систем. Плиты из этого материала также широко применяются в других сферах строительства, например, при утеплении крыш, фундаментов и фасадов домов.

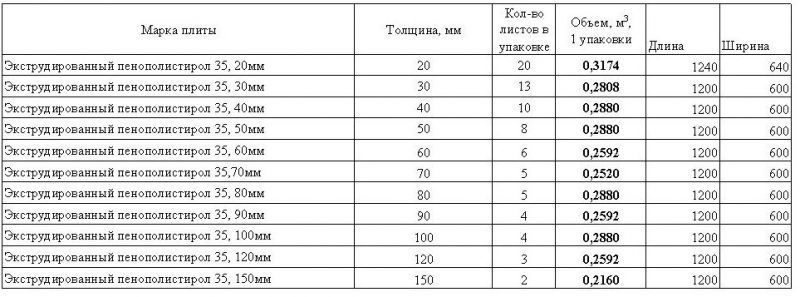

Таблица размеров экструдированного пенополистирола

Таблица размеров экструдированного пенополистирола

Такой пенопласт имеет отличительную особенность, заключающуюся в наличии дополнительного металлизированного слоя. Этот материал часто применяется при обустройстве систем теплого пола, так как слой фольги действует как отражатель, повышая эффективность обогрева путем равномерного распределения тепла.

Пошаговая укладка фольгированного пенополистирола на теплый пол

Пошаговая укладка фольгированного пенополистирола на теплый пол

При обустройстве теплого водяного пола под трубопровод всегда необходимо укладывать дополнительный слой фольги, выступающей в роли отражателя. Применение фольгированного пенополистирола избавляет от этой необходимости.

Однако при его укладке необходимо учитывать, что бетонная стяжка, в которую помещается система, за короткий промежуток времени полностью разъедает тонкий слой алюминия, которым покрыты плиты. Поэтому этот материал необходимо защищать дополнительным слоем гидроизоляции.

Следует заметить, что фольгированный полимерный утеплитель можно использовать при обустройстве водяного и кабельного теплого пола. Но его нельзя применять при укладке инфракрасных матов.

Использование данного материала облегчает труд при монтаже системы теплого пола, так как избавляет от необходимости укладывать армирующую сетку, к которой крепится трубопровод, наносить разметку и устанавливать направляющие, поскольку все эти функции выполняют бобышки, расположенные по всей поверхности плиты.

Схема теплоизоляции с использованием пенополистирольных плит

Схема теплоизоляции с использованием пенополистирольных плит

  • сами бобышки, позволяющие без труда уложить трубопровод водяного или кабель электрического теплого пола вне зависимости от выбранной схемы;
  • повышенная механическая прочность, обеспеченная высокой плотностью материала;
  • наличие оболочки, выполняющей функции пароизолятора, защищающего от влаги;
  • слой ламинированной фольги, невосприимчивой к химическому воздействию;
  • наличие замковых соединений, благодаря которым плиты укладываются без зазоров;
  • наличие на нижней стороне плиты рельефного рисунка, обеспечивающего вентилирование, и сглаживающего мелкие неровности основания.

Плюсы

Выделяют следующие преимущества при использовании пенопласта для теплого пола:

  • Его легко транспортировать и осуществлять монтаж. Поскольку плиты имеют малый вес, его можно привезти из точки продажи самостоятельно, не тратя средства на доставку. Что касается монтажа, он достаточно мягкий, поэтому разрезать на необходимые размеры не составит никаких проблем.

    Стыковка плит происходит между собой благодаря пазам, но для избежания циркуляции влаги и холодного воздуха рекомендуется места соединения проклеить монтажным скотчем.Пенопласт для водяного теплого пола

  • Экструдированные плиты, невзирая на свою маленькую толщину, обладают низким показателем теплопроводности. Поэтому, постелив тонкий слой, вы гарантированно получите превосходный эффект.
  • Благодаря своему химическому составу не подвержен образованию плесени и развитию грибковых спор.
  • Не входит в реакцию с большинством химических элементов.
  • Тепло равномерно распределяется по всей поверхности пола, а так же вы не будете прогревать потолок соседям или подвал дома.
  • Благодаря своему малому весу, не создает дополнительной нагрузки на несущие стены конструкции.
  • Долговечный материал.
  • Обладает превосходными звукоизоляционными качествами.
  • Можно укладывать практически на любое основание: грунт, бетон, дерево, гравий.

Преимущества

При использовании плит экструзионного ППС вы получите массу преимуществ, среди которых:

  • Простой монтаж. Инструкция по укладке плит не требует от вас наличия специального инструмента, особых навыков, знаний и умений. Практически каждый справится с укладкой теплоизоляции своими руками;

Монтаж теплого пола с теплоизоляцией пенополистиролом не требует особых навыков.

  • Качественная геометрия. Плиты зарекомендовавших себя с хорошей стороны производителей (Технониколь, Пеноплэкс, УРСА и т. д.) отличаются правильной геометрией и высокоточной фрезеровкой кромок, замков, бобышек и прочих элементов;
Плиты пенополистирола наделены правильной геометрией, что исключает теплопотери.

Плиты пенополистирола наделены правильной геометрией, что исключает теплопотери.

  • Звукоизоляция. Помимо отсечки перекрытия от обогрева, слой пенопласта обеспечит звукоизоляцию, достаточную, чтобы соседи снизу не слышали журчания воды в трубах системы;
Мат из пенопласта обеспечит звукоизоляцию.

Мат из пенопласта обеспечит звукоизоляцию.

  • Доступная цена. По сравнению с другими вариантами, такими как пробковое дерево, пенополиуретан или пеностекло, стоимость ППС достаточно демократична и отличается в разы;
  • Высокая эффективность. Материал прекрасно справляется со своими обязанностями и обеспечивает почти полное отсутствие тепловых потерь;
На фото видна L-кромка, которая значительно повышает теплоизоляционную эффективность.

На фото видна L-кромка, которая значительно повышает теплоизоляционную эффективность.

  • Отсутствие запаха. Качественные плиты полистирола не выделяют запахи. Материал можно уверенно стелить в спальне или другом помещении не боясь услышать химический аромат;
  • Дополнительная влагозащита. Материал отличается полной водонепроницаемостью и очень низким коэффициентом паропроницаемости. Благодаря этому ваш пол будет дополнительно защищен от влаги, идущей снизу, а ваши соседи — от затоплений.
Структура системы теплый пол.

Структура системы теплый пол.

Пенополистирольная плита, по сравнению с другими видами теплоизоляционных материалов, обладает рядом преимуществ.

Настильная схема устройства теплого пола

  • Легкость доставки и укладки. За счет малого веса плиты утеплитель можно самостоятельно доставить до места назначения. Пенопласт можно разрезать, не прилагая усилий. Между собой плиты легко стыкуются. Однако во избежание проникновения влаги и образования мостиков холода при эксплуатации системы теплого пола, все места стыков необходимо проклеивать монтажным скотчем.
  • Полистирольная плита обладает очень низким коэффициентом теплопроводности, поэтому, даже уложив тонкий пенопласт, не оказывающий существенного влияния на высоту пола, можно добиться высоких теплоизолирующих показателей.
  • Пенополистирольная плита не горит, поэтому ее без опасений можно использовать в качестве теплоизолирующего материала не только при обустройстве водяного теплого пола, но и при монтаже электрического варианта обогрева.
    Сравнительная таблица различных характеристик утеплителей

    Сравнительная таблица различных характеристик утеплителей

  • Пенопласт отличается особым составом, который препятствует образованию плесени и других грибков.
  • Полистирольная плита не подвержена воздействию химических веществ.
  • Данный материал является экологически чистым, поэтому при его использовании исключено развитие аллергических реакций. Даже при сильном нагреве он не выделяет в воздух вредных веществ.

Профильные плиты

Данная разновидность материала предназначена для облегчения монтажа системы теплых полов, поскольку отпадает необходимость использования армирующей сетки для крепления труб. Вы не затрачиваете время на нанесение разметки, монтаж направляющих элементов.

Отличием данного материала является наличие по всему периметру на равноудаленном расстоянии небольших бобышков. При использовании утеплителя данного вида вы можете использовать абсолютно любую схему раскладки. Также помимо уменьшения времени монтажа, бобышки защищают трубы в процессе укладки от механического повреждения.

Плиты с бобышками изготавливаются различной плотности и под различный диаметр труб, процесс производства происходит путем формовки. Сверху покрываются слоем пароизоляции, для удобства монтажа по краям у них предусмотрены замки, которые обеспечивают надежность сцепления и исключают образование холодных мостов. Благодаря рельефной поверхности на тыльной стороне обеспечивается звукоизоляция, а также вентилирование, которое не дает скапливаться влаге.

Что касается процесса укладки, он выглядит следующим образом: начинать необходимо с левой стороны комнаты, двигаясь вправо. Важным моментом служит следующее, застилать необходимо всю поверхность пола, в независимости от того, будет ли там прокладываться система или нет. В противном же случае вы рискуете получить в итоге разноуровневую поверхность.

На какое основание можно укладывать пенополистирол

Плиты из вспененного полимера производятся в различной цветовой гамме, которая никоим образом не отражается на технических характеристиках материала. Укладывать их можно на следующие основания:

  • на грунт, который предварительно трамбуют, а затем делают подушку из щебня и песка;
  • на утрамбованный гравий, защищенный от проникновения влаги;
  • на бетонное основание, предварительно покрытое гидроизоляционным материалом;
  • на деревянное основание, покрытое слоем гидроизоляции.
    Устройство стяжки пола под пенополистирол

    Устройство стяжки пола под пенополистирол

Фольгированные материалы

Отличие их заключается в наличии дополнительного теплоотражающего слоя из фольгированного материала. Его преимущество состоит в отражающем эффекте, то есть, применение такого материала целесообразно именно для систем обогрева. Поскольку возрастает эффективность прогрева, за счет более равномерного распределения теплых потоков.

Используя подобный материал, вы облегчаете свою работу, поскольку отпадает необходимость стелить отражающий слой. Но при укладке обязательно надо сначала использовать некий буферный слой, который будет препятствовать порче фольгированного слоя.

Для удобства монтажа нанесены разметочные линии, по которым происходит укладка обогрева с нужным для вас шагом. Некоторые модели еще и оборудованы специальными стыковочными замками.

Также имеются модели, когда одна плита разделена на отдельные плиты с общей экранирующей основой, такое разделение позволяет свернуть плитку в небольшой рулон. Это очень удобно при транспортировке. Не рекомендуется применять фольгированный утеплитель при обустройстве инфракрасных  теплых полов.

Особенности пенополистирола

Плиты пенополистирола укладываются на основание, предварительно очищенное от мусора, и выровненное с помощью соответствующих растворов. Далее на основание пола укладывается гидроизоляция, а поверх нее – плиты пенополистирола. Если используется плита без бобышков, то на теплоизоляцию укладывают металлическую или пластиковую сетку, к которой будет крепиться кабель или трубы водяного теплого пола.

Этапы монтажа водяного теплого пола

Последним этапом обустройства системы обогрева является заливка цементно-песчаной стяжки, способствующей равномерному распределению тепла.

Компании, производящие пенополистирол для теплого пола, утверждают, что этот материал способен прослужить 50 лет. Однако испытания, проведенные учеными, показали, что теплый пол, уложенный на плиты пенополистирола, будет безотказно функционировать больше 60 лет. А если добавить к этим факторам доступную стоимость материалов, можно сказать, что пенопласт – это идеальный утеплитель не только для систем теплого пола, но и для различных видов отделочных работ.

Плиты утеплителя должны плотно примыкать друг к другу

Теплый пол не обязательно организовывать на бетонной черновой стяжке. Опорной конструкцией может быть и деревянный настил, главное, чтобы плиты пенополистирола были уложены плотно друг к другу.

Пенопласт для водяного теплого пола

Перед тем, как стелить плиты утеплителя, необходимо качественно очистить покрытие от мусора и устранить все неровности.

Возможно, понадобится производить ремонт черновой стяжки с помощью специальной смеси, заделывая все трещины и повреждения.

Многие специалисты настоятельно рекомендуют применять термоаккустическую пленку, укладывая ее под утеплитель и тем самым усиливая звукозащиту и теплоизоляцию.

Ряд производителей полистирольных изделий создают плиты с пазами и шипами. При монтаже такого утеплителя нужно обращать внимание на то, чтобы стыковочные элементы не повреждались.

Специальные плиты для теплого пола обладают не только стыковочными пазами, но и ограничителями для укладки труб или электрического кабеля.

Обычно, пары ограничителей располагаются на расстоянии 3-8 см друг от друга, тем самым позволяя произвольно выбирать расстояние между нагревательными элементами.

После укладки кабеля или труб между ограничителями следует сделать пробный запуск и накрыть элементы нагрева гидроизоляционной пленкой (при водяном теплом полу).

В помещениях с большим уровнем влажности применяют самовыравнивающие смеси, которые заливают на утеплитель, в один уровень с промежутками для укладки труб.

Один из примеров настила можно увидеть из приведенной схемы.

Пенопласт для водяного теплого пола

Из данной статьи каждый хозяин сможет подчеркнуть информацию о выборе пенополистирола для теплого пола. Стоит определиться со своим вариантом изделия, учитывая все недостатки и преимущества. Выбор материала следует производить только самостоятельно.

XPS-плиты «Пеноплэкс» — хороший выбор.

XPS-плиты «Пеноплэкс» — хороший выбор.

Какие же особенности у пенополистирола? Предлагаю рассмотреть те из них, которые влияют на выбор этого материала в качестве теплоизоляционной подложки для теплого пола:

  1. Низкая теплопроводность. Экструзионный пенополистирол обладает одним из наиболее низких коэффициентов теплопроводности, которые равен 0,029-0,034 Вт/м*К. Эффективнее по этому показателю только пенополиуретан, однако его нанесение и он сам слишком дорого обходятся;
Сравнение основных свойств утеплителей.

Сравнение основных свойств утеплителей.

  1. Высокая прочность на сжатие. По этому показателю экструдированный пенопласт превосходит большинство материалов-утеплителей. Для 10% линейной деформации понадобится давление в 250 кПа или более 100 кг/м²;
  2. Низкое водопоглощение. За 24 часа нахождения в воде только 0,1% по объему пенопласта заполняется влагой. То есть даже при погружении в воду материал сохраняет свои качества на 99%;
  3. Пожарная безопасность. Допущенные для применения в строительстве марки имеют следующие показатели по огнестойкости: Г1, В2, Д3, РП1 (согласно СНиП 21-01-97);
  4. Устойчивость к нагреву. Рабочий диапазон температур составляет от минус 50 до плюс 75 градусов. Возможен кратковременный нагрев до 110 °C. Материал полностью соответствует температурному режиму использования теплого пола;
  5. Отсутствие коррозии. Пенопласт абсолютно не боится плесени, бактерий, влаги, кислой или щелочной среды и прочих разрушающих факторов;
  6. Низкая плотность. Плотность пенополистирола составляет 30-35 кг/м³. Это значит, что теплоизоляция не создаст значительной нагрузки на перекрытие;
Плиты можно класть прямо на грунт, посыпанный песком.

Плиты можно класть прямо на грунт, посыпанный песком.

  1. Долговечность. В качестве подложки под теплые полы экструзионный ППС прослужит не менее 50-ти лет. Данных о его дальнейшей судьбе пока что просто нет, но ряд исследований позволяет предположить, что после этого срока материал практически полностью сохраняет свои качества и может использоваться дальше;
Отличия экструзионного и обычного ППС.

Отличия экструзионного и обычного ППС.

  1. Токсическая безопасность. Пенополистирол не выделяет токсических соединений, таких как фенол, формальдегид и т. д. Чего не скажешь о плотной каменной вате.
Техноплекс — одна из популярных марок экструдированного ППС.

Техноплекс — одна из популярных марок экструдированного ППС.

Раватерм - еще одна марка с неплохим качеством.

Раватерм – еще одна марка с неплохим качеством.
