Укладка электрического теплого пола под плитку своими руками — тонкости процесса

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.электрический теплый пол под плитку

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Современные материалы и технологии дают возможность владельцам квартир и частных домов создать водяной и электрический подогрев поверхности пола. Водяной теплый пол необходимо связать с системой отопления. Если для частного дома это выполнимо, то для квартиры – проблематично. Наряду с масштабными работами, самым сложным является получить разрешение на подключение.

Устройство разных типов теплых полов
Устройство разных типов теплых полов

Кроме того, теплый пол электрический многие предпочитают по следующим причинам:

  • отсутствие протечек теплоносителя;
  • меньшая толщина стяжки, а в некоторых случаях – ее отсутствие;
  • простота монтажа нагревающих элементов (кабеля, пленки, стержней);
  • нет необходимости в громоздком оборудовании.

Если ориентироваться по цене, предпочтение отдается греющему кабелю. Его необходимо укладывать вручную в определенном порядке. Наиболее распространен способ «змеевик». Есть еще «улитка», но применяется реже.

Способы укладки нагревательного кабеля
Способы укладки нагревательного кабеля

Нагревательные кабели подразделяются на три типа:

  • Одножильные. Под изоляцией с экраном находится всего одна жила с высоким сопротивлением. При пропускании тока она выделяет тепло и прогревает цементную стяжку, в которую помещается кабель.

При прокладке в помещении возникают некоторые сложности, поскольку передний конец необходимо вернуть к источнику тока, чтобы замкнуть электрическую цепь. Здесь требуются определенные навыки, так как у помещения может быть сложная конфигурация, а петли кабеля никогда не должны пересекаться между собой.

Рекомендуется начертить на миллиметровке в масштабе несколько вариантов прокладки, а потом выбрать наиболее подходящий. Целесообразно сделать своими руками электрический теплый пол на одножильном проводе в одном из бытовых помещений для приобретения необходимых навыков.

  • Двухжильный кабель имеет 2 изолированных проводника. Функцию источника тепла могут выполнять оба или только один. Тогда второй кабель служит только для замыкания цепи. Коммутация между собой обоих проводников создается соединительной муфтой, выполненной на конце кабеля.

Одножильный и двухжильный кабели равномерно нагреваются по длине протекающим электрическим током. Нагрев регулируется подачей и отключением питания с помощью реле, установленного в термостате.

  • В саморегулирующемся кабеле две жилы расположены параллельно на расстоянии. Между ними располагается полупроводниковая матрица, а на конце проводники не соединяются между собой. Ток течет не вдоль проводников, а от одного к другому через матрицу, т.е. в поперечном направлении.

Когда кабель холодный, проводимость максимальная, и его нагрев происходит быстро. По мере нагрева начинает расти сопротивление полупроводника, и в итоге полупроводник запирается. При этом  процесс может происходить на каждом отдельном участке, в результате чего осуществляется саморегуляция кабеля. Он достаточно дорог, его применение оправдано, когда нужно уложить нагревательные элементы в места, где возможен перегрев обычного кабеля.

На рисунке ниже изображены все три типа резистивных кабелей.

Типы резистивных кабелей: а – одножильный; б – двухжильный; в – саморегулирующийся
Типы резистивных кабелей: а – одножильный; б – двухжильный; в – саморегулирующийся

Оптимальная толщина заливки стяжки составляет 50 мм, что занимает значительную часть пространства помещения. К ней еще добавляется прослойка клея и керамическая плитка.

Наибольшее применение для монтажа под плитку своими руками нашли сетчатые маты, состоящие из тонкого нагревательного кабеля, закрепленного уже на заводе на стекловолоконной сетке с нужным шагом. Их достаточно раскатать по поверхности основы и закрыть таким образом всю поверхность без специальной укладки каждого витка.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Заметным преимуществом сетчатых нагревательных матов является возможность их укладки сразу в слой плиточного клея. При этом толщину последнего придется увеличить до 8-10 мм, но это значительно меньше толщины цементной стяжки. Сетка придает достаточную прочность клеевой прослойке.

Маты немного дороже отдельного нагревательного кабеля, но цена оправдана высокой скоростью монтажа. Они продаются готовыми комплектами и имеют конкретные показатели мощности, указанные в паспорте. Диаметр кабеля в них составляет всего 3-5 мм.

Укладка нагревательного мата
Укладка нагревательного мата

Можно выбрать модель с самоклеющимся нижним слоем, что позволяет фиксировать нагревательный мат на грунтованной основе путем прижатия. Есть типы матов с эластичной основой, что позволяет растягивать ее и изменять шаг петли. Для окончательной фиксации к ним прилагаются самоклеющиеся зацепы, которые устанавливаются с определенным шагом, и между ними натягивается мат. Этот тип хорош еще тем, что его можно вытягивать на участках со сложной формой, не разрезая сетку.

Профессионалы выкладывают клей непосредственно на маты. Затем на него сразу клеится плитка. Для новичков клей наносится в 2 приема: сначала закрывается мат, а затем на выровненную поверхность наносится следующий слой, формируется рельеф зубчатым шпателем, и кладется плитка.

Хорошо сочетаются с керамическими покрытиями стержневые инфракрасные маты, состоящие из двух параллельных токонесущих шин и подключенных к ним поперечных карбоновых стержней, расположенных с шагом. При пропускании тока они генерируют инфракрасное излучение, передавая тепло керамической плитке.  На рис. ниже представлена схема подключения стержневых матов к терморегулятору.

Схема подключения термостата к стержневому инфракрасному мату
Схема подключения термостата к стержневому инфракрасному мату

Несколько сложнее производится изменение направления при раскатке мата. Здесь нужно перекусить токонесущую шину посередине между стержнями со стороны, противоположной месту изгиба. После укладки разрезанные участки подключаются обратно с помощью зажимов и коммутационных проводов.

Присоединение питающего кабеля производится аналогично. Здесь нужен грамотный электрик, поскольку элементарного опыта работы с электроприборами будет явно недостаточно. После заливки стяжки исправить соединения уже невозможно.

Облицовочные работы производятся так же, как и для сетчатых матов с греющим кабелем. Обычно заливается стяжка толщиной до 25 мм, на которую укладывается плитка.

Инфракрасная пленка больше подходит как напольный вариант, когда она застилается под финишное покрытие. Применять ее под керамическую плитку не рекомендуют, хотя при правильной технологии это возможно.

Достоинства и недостатки электропола в доме

Преимущества установки электрополов:

  • Использование электричества дает возможность удобно изменять степень прогрева.
  • При работе такого пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз или в горизонтальных направлениях. При этом не происходит накопления или перемещения пыли и частиц грязи.
Укладка электрического теплого пола под плитку своими руками - тонкости процесса

 Укладка кабеля для теплого пола

Укладка кабеля для теплого пола

  • Высокий уровень безопасности. Детали устройства надежно скрыты, что исключает возможность случайного ожога или удара током.
  • Эта система обогрева работает эффективно. Поскольку присутствует удобная регулировка, можно выставлять оптимальную степень нагрева в зависимости от конкретной ситуации.
  • Установку таких нагревательных приборов можно сделать, не имея профессиональных навыков. Простой монтаж позволяет практически любому хозяину установить систему самостоятельно.
ЧИТАТЬ ДАЛЕЕ:  Что лучше: фанера или ОСБ для пола

У таких полов установлен длительный срок эксплуатации.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Выгоды от использования

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Такой вариант теплого пола не только допустим, но и считается одним из наиболее эффективных. Плитка имеет высокую теплопроводность. Кроме того, если стелить такой теплый пол, можно его установить в слой клея под плитку без использования стяжки или других подобных методов.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Монтаж греющего кабеля

Если планируется в квартире провести установку плиточного теплого пола, то необходимо выбрать вариант, который подойдет наилучшим образом.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Управление нагревательным матом

При этом надо принять во внимание следующее:

  • Тип напольного покрытия.
  • Является ли теплый пол единственным источником отопления. Если он играет дополнительную роль, то его мощность можно выбирать в дополнительных пределах. Когда в квартире теплый пол является единственным источником тепла, важно выбирать модели, имеющие наиболее значительную мощность.
  • Какую электрическую мощность необходимо обеспечить для качественной работы пола. Это учитывается при оплате электричества и при совместной работе с мощными электрическими приборами.
  • Производителя изделия. От этого зависят качество и надежность работы, наличие гарантии, характеристики теплого электропола.

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем.

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Теплый пол устанавливать несложно

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций. Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало.

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру.

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток.

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем. Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Установка теплого пола

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

  • Правильно подготовить основание.
  • Выбрать место для установки терморегулятора.
  • Уложить слой теплоизоляционного материала.
  • Уложить маты или греющий кабель.
  • Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

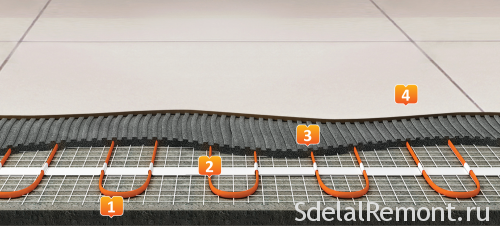

Схема электрического теплого пола

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

8.Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол - теплоизоляционный материал для электрического теплого пола

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

ЧИТАТЬ ДАЛЕЕ:  Расчет тепла теплого пола какая мощность на 1 м2

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Расположение терморегулятора

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.электрический теплый пол под плитку
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Какая стоимость электрического теплого пола

Примерные цены на различные виды теплых полов от известных производителей:

  • Термомат Warmstad WSM мощностью 100 Вт, занимает площадь 0,65 кв. м. Стоит 1665 руб.*
  • Теплый пол CLIMATIQ мощностью 50 Вт, площадью 0,5 кв. м. Его цена равна 1550 руб.
  • Греющий кабель IQ Watt Floor cable длиной 7,5 м. Площадь обогрева равна 1,0 кв. м. Стоимость составляет 2608 руб.

Выбрав подходящую конструкцию кабельного теплого пола и установив ее, владелец квартиры получит удобное и надежное средство обогрева квартиры. При этом важно знать, как правильно сделать выбор подходящей марки и как происходит процесс монтажа.

*Приведенные цены актуальны на декабрь 2019 года.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

https://www.youtube.com/watch?v=v0vbA44F-Tc

Часто владельцы квартир не знают, какой вид нагревательных
элементов теплого пола они хотят применять. У кабеля и греющего мата существуют
свои достоинства и недостатки, о которых необходимо знать, если вы планируете
класть электрический пол.

  • есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
  • кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
  • кабельные системы имеют меньшую стоимость по сравнению с матами;
  • высота основания поднимается минимум на 4.5 см;
  • эксплуатация возможна только через 20-30 дней после окончания монтажа.
  • такой вид прогревается существенно быстрее
    кабельного (кафелю требуется лишь 15-25 минут);
  • не приводит к снижению комнатной высоты;
  • эксплуатация возможна уже через 12 дней после завершения
    установки;
  • укладка теплого пола под плитку на основе
    греющих матов осуществляется намного проще, технология монтажа может быть
    реализована своими руками, т.к. не требуется самостоятельно рассчитывать шаг и
    мощность кабеля;
  • существуют ограничения в размере матов;
  • если вы самостоятельно решили класть кафель,
    неосторожное движение может повредить систему.
ЧИТАТЬ ДАЛЕЕ:  Толщина керамогранита для пола - подробная информация инструкция

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

структура

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Монтаж электрического теплого пола под плитку

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Теплый пол под плитку

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Когда вы завершили укладку кабельного пола под плитку
(кафель) по определенной технологии, следует проверить работоспособность всей
системы. Если проблемы в функционировании отсутствуют, рекомендуется приступать
к созданию цементной стяжки. В случае если вы решили уложить не кабельный
теплый пол, а вариант на основе матов, укладка стяжки не требуется и можно
приступать непосредственно к укладке плитки.

Желательно сделать на стене соответствующую отметку о
требуемой высоте стяжки. Минимально допустимый слой равен 3 см, максимальная –
5 см. Раствор не должен иметь слишком густую консистенцию, в его составе должны
быть такие элементы: песок, цемент, щебень, вода в соотношении 4:5:0.9. Также
требуется добавить примерно 1% пластификатора (например, известь).

Чтобы сделать правильную стяжку, необходимо проследить,
чтобы раствор был распределен равномерно. Для перераспределения состава
допускается применение валика. После заливки требуется подождать несколько
суток, чтобы стяжка полностью высохла. Только после полного высыхания можно приступать
к укладке плитки.

Ложем плитку

Ниже представлена краткая инструкция. Если Вас интересует подробное и пошаговое пособие о том какую плитку или клей выбрать, как подготовить поверхность для дальнейшей работы, технологию укладки и т.д. – смотрите тут.

Для резки кафеля применяется ручной плиткорез. Перед резкой надо подготовить плитку согласно инструкции (предварительно замочить или протереть мокрой салфеткой). Если в кафеле надо создать фигурное отверстие для трубы, следует воспользоваться ручным резаком и наждачной бумагой для шлифовки отверстия.

Когда теплый пол будет установлен, нужно определить, по
какой схеме надо класть плитку. Как правило, данное решение обусловлено
дизайном квартиры и личными предпочтениями жильцов.

Краткая инструкция:

  1. Разведите термоустойчивый клей для кафеля.
  2. Шпателем нанесите клеевую смесь. Важно
    убедиться, что пустых мест под кафелем не останется, иначе это станет причиной
    износа.
  3. Осторожно помещайте кафель на клей,
    контролируйте при помощи строительного уровня, чтобы укладываемая плитка была
    одного уровня. Между плитками вставляются крестообразные распорки из пластика,
    которые позволяют соблюдать равное расстояние.

Когда мастер завершил класть плитку, можно дополнительно
залакировать поверхность. Это позволит увеличить срок эксплуатации кафеля и
улучшит его эстетические свойства.

Таким образом, самостоятельно произвести укладку плитки на
теплый пол не составит труда и начинающему мастеру. Для этого требуется
определиться с видом конструкции, а затем тщательно изучить предложенную
инструкцию по монтажу. Однако если вы не уверены, что способны самостоятельно
провести монтаж, или не полностью поняли технологию установки, лучше доверить
данную процедуру мастеру. Ошибки в технологии приведут к необходимости
демонтировать и повторно устанавливать конструкцию.

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

электрический теплый пол под плитку
1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Технологии монтажа плитки на сетчатые маты и на инфракрасную пленку отличаются.

Сетчатые маты

  • Плиточный клей выбирается с учетом состава, свойств плитки, температуры помещения. Не допускается применять просроченный материал, поскольку свойства уже потеряны. Для некоторых составов требуется особая подготовка основания. Целесообразно применение материала, выполняющего сразу несколько функций, например, использование для затирки.
  • Делается разметка и на основание раскладывают плитку, чтобы наглядно представить себе, какая схема укладки подходит лучше. На открытых участках должны располагаться целые куски, а обрезки прячутся на скрытых участках.
  • Работа начинается с самого удаленного от входа угла. Клеевая суспензия готовится из сухой смеси путем ее разбавления водой. Технология получения раствора указывается на упаковке любого состава и не так проста, как кажется на первый взгляд.
  • Зубчатым шпателем раствор наносится на поверхность нагревательных матов, чтобы он проник во все пустоты. Толщина слоя должна быть выше нагревательных элементов на 5 мм и более.
  • В углу раскладывают крестики из пластика и кладут первую плитку. Она должна располагаться строго горизонтально и ровно, чтобы ряд проходил вровень со стеной. Крестики устанавливаются на каждой плитке во всех направлениях. После размещения второй и третьей плиток проверяется ровность их укладки. Монтируются остальные цельные плитки. Для укладки обрезков потребуется плиткорез. При его отсутствии можно использовать хороший стеклорез.
  • На следующий день швы покрываются затиркой.
Укладка плитки на теплый пол
Укладка плитки на теплый пол

Инфракрасная пленка

Плитка укладывается двумя способами.

Мокрый способ:

  • Рулоны термопленки раскладывают в помещении и закрепляют посередине прозрачных участков между секторами.
  • Гофра с термодатчиком внутри устанавливается под пленку в углублении основы и крепится скотчем.
  • К термопленке и датчику подключается терморегулятор. После включается питание и проверяется работа системы.
  • Весь пол покрывается термоизолирующей пленкой с перехлестом на 20 см. Стыки фиксируются малярным скотчем.
  • Стяжка обладает плохой адгезией к пленке. Поэтому сверху укладывается сетка для армирования и крепится к основанию дюбелями через отверстия пленки на расстоянии от токопроводящих участков. Еще раз делается проверка на отсутствие повреждений проводников с изоляцией.
  • Заливается тонкий слой цементно-песчаного раствора. Он выравнивается по всей поверхности пола. Слой выдерживается в течение 20 дней. Затем включается теплый пол и проверяется на исправность.
  • Плитка укладывается на стяжку по обычной технологии. Если необходимо, плитку можно приклеивать до высыхания цементной стяжки.

Сухой способ:

  • Технология повторяет предыдущую, включая установку пленки пароизоляции.
  • Вместо цементной стяжки поверхность теплого пола покрывается стекломагнезитовыми, гипсоволоконными плитами или гипсокартоном.
  • Окончательно сверху выкладывают керамическую плитку на клей.
Сухой способ укладки ИК пленки
Сухой способ укладки ИК пленки

Сначала требуется подготовить исходное покрытие, где будет
размещена система подогрева. Необходимо полностью освободить помещения,
перенести мебель и прочие предметы, что были размещены в комнате.

Старый пол нужно демонтировать до бетонной основы. Только после
того как поверхность будет подготовлена нужно начинать укладывать теплый пол.
После демонтажа предыдущей напольной основы желательно тщательно изучить
расчищенное пространство на наличие повреждений. Как правило, если квартира не
новая, они будут присутствовать.

Для выравнивания основания потребуется специальное средство. При покупке убедитесь, что данный состав подходит для бетонной поверхности. Средство должно непременно быстро высыхать.

Если пропустить данный этап, высока вероятность, что это приведет
к нарушению функционирования системы обогрева в будущем либо станет главной
причиной безуспешного завершения монтажа.

Это объясняется тем, что работоспособность конструкции
зависит от размещения электрических кабелей. Важно знать, что при небольшом
нарушении положения кабельных петель правильное функционирование системы не
гарантируется.

Если заранее не позаботиться о выравнивании поверхности, в
будущем потребуется проводить демонтаж и укладку всей системы заново.

Для укладки кабельного пола следует подготовить следующие материалы:

  • комплект нагревающихся элементов. Часто в наборе также находятся все дополнительные компоненты: температурный регулятор и датчик, эксплуатационная инструкция;
  • пенофол или его аналог для нанесения изоляционного покрытия. Пенофол представляет собой полотно, изготовленное из полиэтилена и фольги. Теплоизолирующий материал имеет клеящуюся основу, благодаря которой его легко закреплять. Он предназначен для предотвращения потери тепла, т.е. чтобы тепловое излучение не уходило внутрь напольного покрытия и на уровень ниже, а поднималось наверх и обогревало помещение;
  • керамическая плитка.

Нам потребуется приготовить следующий инструментарий –  рулетка, шпатель, ножовка, крестовидные плиточные распорки, отвертка, уровень для выравнивания, липкая лента.  Еще нам понадобиться материал для выравнивания пола и клей для укладки плитки.

Мы перечислили основной перечень необходимых инструментов для того чтобы произвести монтаж системы теплый пол. Это рассчитывалось без учета особенностей квартиры и поставленных задач. Данный список как вы понимаете, может изменяться.

Важно не только правильно класть теплый пол, но и
предварительно рассчитать требуемую мощность сечения греющего провода. Эффективность
функционирования конструкции зависит от того, является ли эта система основным
источником обогрева, качества теплоизоляции здания, средней температуры
окружающей среды, влажности помещения.

Основные правила определения мощности кабельных компонентов:

  • для хорошего прогрева помещения на 1 кв. м будет
    достаточно нагревательного элемента, имеющего мощность в 140-185 Вт;
  • при установке теплого пола нужно учитывать
    существует ли дополнительный источник отопления. Если ответ «ДА» тогда можно
    немного уменьшить мощность до 85 Вт;
  • при самостоятельном расчете нужно знать – один
    погонный метр имеет мощность 15-20 Вт.

Важным моментом является проведение тепловой изоляции. Ее нужно осуществить перед тем, как осуществить укладку кабеля на пол.  От качества работ по проведению теплоизоляции, зависит дальнейший монтаж и эффективность функционирования всей системы в целом. На очищенную поверхность укладывается и закрепляется специальное фольгированное покрытие, которое не пропускает тепло.

Это позволяет предотвратить ситуацию, когда тепловое
излучение будет направлено вниз и начнет обогревать помещение на нижнем этаже.
В особенности, правильная термоизоляция актуальна для квартир, размещенных над
цокольным этажом или на первом этаже.

На обогрев бетонных плит или пустого помещения внизу уйдет
огромное количество электроэнергии. Следовательно, эксплуатация электросистемы
будет очень дорогой.

Наиболее распространенный материал для укладки тепловой
изоляции – пенофол. Этот фольгированный утеплитель имеет клеевой слой, благодаря
которому его легко закреплять на поверхности.

Мастеру требуется плотно проклеить им все основание, а стыки
закрыть фольгированным скотчем. Желательно разместить полотно таким образом,
чтобы оно на 1-3 см заходило на стены помещения, это обеспечит более
эффективную теплоизоляцию.

Можно использовать полипропиленовые или пенополистирольные
полотна вместо пенофола. Только нужно учитывать толщину  материалов. У пенофола он самый минимальный, следовательно,
если брать его, то расстояние от пола до потолка будет максимальным. В следствии
использовании других материалов, это расстояние будет меньшим. Данный момент не
критичный, но его нужно учитывать.

После укладки теплоизоляции по периметру клеится демпферная лента. С помощью ее будет возможно скомпенсировать расширение теплоизолирующего покрытия при увеличении температуры.

На термоизоляцию необходимо положить металлическую сетку, которая существенно облегчит монтаж пола и защитит поверхность от соприкосновения с нагревательными матами.

После укладки теплоизоляции по периметру клеится демпферная лента. С помощью ее будет возможно скомпенсировать расширение теплоизолирующего покрытия при увеличении температуры. На термоизоляцию необходимо положить металлическую сетку, которая существенно облегчит монтаж пола и защитит поверхность от соприкосновения с нагревательными матами.

Основные контроллеры управления температурным режимом –
температурные датчики и термостат. Первую деталь требуется устанавливать рядом
с розеткой, а вторую – необходимо устанавливать в полу и затем соединять с
термостатом посредством небольшой гофрированной трубы.

Укладка электрического теплого пола под плитку своими руками - тонкости процесса

Гофра надежно защищает половой сенсор, а при необходимости
ремонтных работ – упрощает технологию демонтажа и предоставляет возможность
быстрой замены. Конец трубы, который расположен между кабелями, должен быть
прочно закупорен.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.

В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Оцените статью
Делаем Полы
Adblock
detector
